TL072 Circuito Integrado - Amplificador Operacional



Circuito Integrado TL072 - Amplificador Operacional

O Circuito Integrado TL072 é um componente eletrônico que pode funcionar como temporizador, amplificador, oscilador, controlador e diversas outras funções. Ele também pode operar em sincronia com os outros componentes do circuito em que ele está inserido, tornando assim, o projeto mais robusto.

Além disso, seu circuito interno é formado por uma série de capacitores, transistores e resistores que tem como função amplificar sinais, oscilar sinais, impedir passagem de corrente e outras funções inerentes. Por fim, o TL072 é muito utilizado em sistemas de áudio graças ao seu nível de ruído e a sua frequência interna de compensamento.

Especificações:
- Tensão de alimentação: 16V;
- Resistência de entrada: 10^12 R;
- Faixa de frequência: 4MHz;
- Peso: 2.3g;
- Dimensão: 10 x 07 x 04mm.

Segue abaixo a sua imagem e especificações técnicas

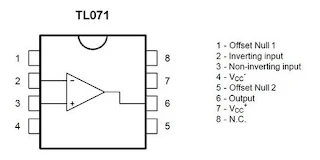

Figura 1

Figura 2

Descrição informação do componente

Os amplificadores operacionais de entrada JFET na série TL07x são semelhantes à série TL08x, com baixa polarização de entrada

e correntes de compensação e taxa de variação rápida. A baixa distorção harmônica e baixo ruído tornam a série TL07x ideal

adequado para aplicações de pré-amplificador de áudio e de alta fidelidade. Cada amplificador possui entradas JFET (para alta entrada

impedância) acoplado com estágios de saída bipolares integrados em um único chip monolítico.

Os dispositivos C-sufixo são caracterizados para operação de 0°C a 70°C. Os dispositivos I-sufixo são caracterizados

para operação de -40°C a 85°C. Os dispositivos de sufixo M são caracterizados para operação em todo o exército

faixa de temperatura de -55°C a 125°C.

Características

classificações máximas absolutas sobre a faixa de temperatura de ar livre operacional (a menos que indicado de outra forma)†

Tensão de alimentação (ver Nota 1): VCC+ 18 V

VCC -18 V

Tensão diferencial de entrada, VID (ver Nota 2)  ±30 V

Tensão de entrada, VI (ver Notas 1 e 3)  ±15 V

Duração do curto-circuito de saída (ver Nota 4) Ilimitado

Impedância térmica do pacote, θJA (ver Notas 5 e 6): Pacote D (8 pinos) 97°C/W

Pacote D (14 pinos) 86°C/W

pacote N 80°C/W

pacote NS       76°C/W

pacote P          85°C/W

Pacote PS       95°C/W

Pacote PW (8 pinos)  149°C/W

Pacote PW (14 pinos)  113°C/W

pacote U  185°C/W

Impedância térmica do pacote, θJC (ver Notas 7 e 8): Pacote FK . 5,61°C/W

pacote J  15,05°C/W

Pacote JG 14,5°C/W

pacote W  14,65°C/W

Temperatura de junção virtual operacional, TJ    150°C

Temperatura da caixa por 60 segundos: pacote FK  260°C

Temperatura do chumbo 1,6 mm (1/16 polegada) da caixa por 10 segundos: embalagem J, JG ou W   300°C

Faixa de temperatura de armazenamento, Tstg  -65°C a 150°C
